| Предметы поставки |
Cable (part number: 2115196) included with delivery |
|---|---|
| MTTFD (среднее время до опасного отказа) |
140 years (EN ISO 13849) 1) |
| Принцип измерения |
Acceleration sensor |
| Диапазон измерения |
± 50 g |
| Пропускная способность |
10 kHz |
| Разрешение |
13 bit |
| Шаг измерения |
24.4 mg / digit |
| Максимальная частота дискретизации |
32 kS/s , synchronous to position sampling of the EDS/EDM35 |
| Плотность шума сигнала |
25 µg / √Hz |
| Кодовая последовательность |
Increasing , when turning the shaft For clockwise rotation , looking in direction “A” (see dimensional drawing) |
SHUB10-0ZA87010

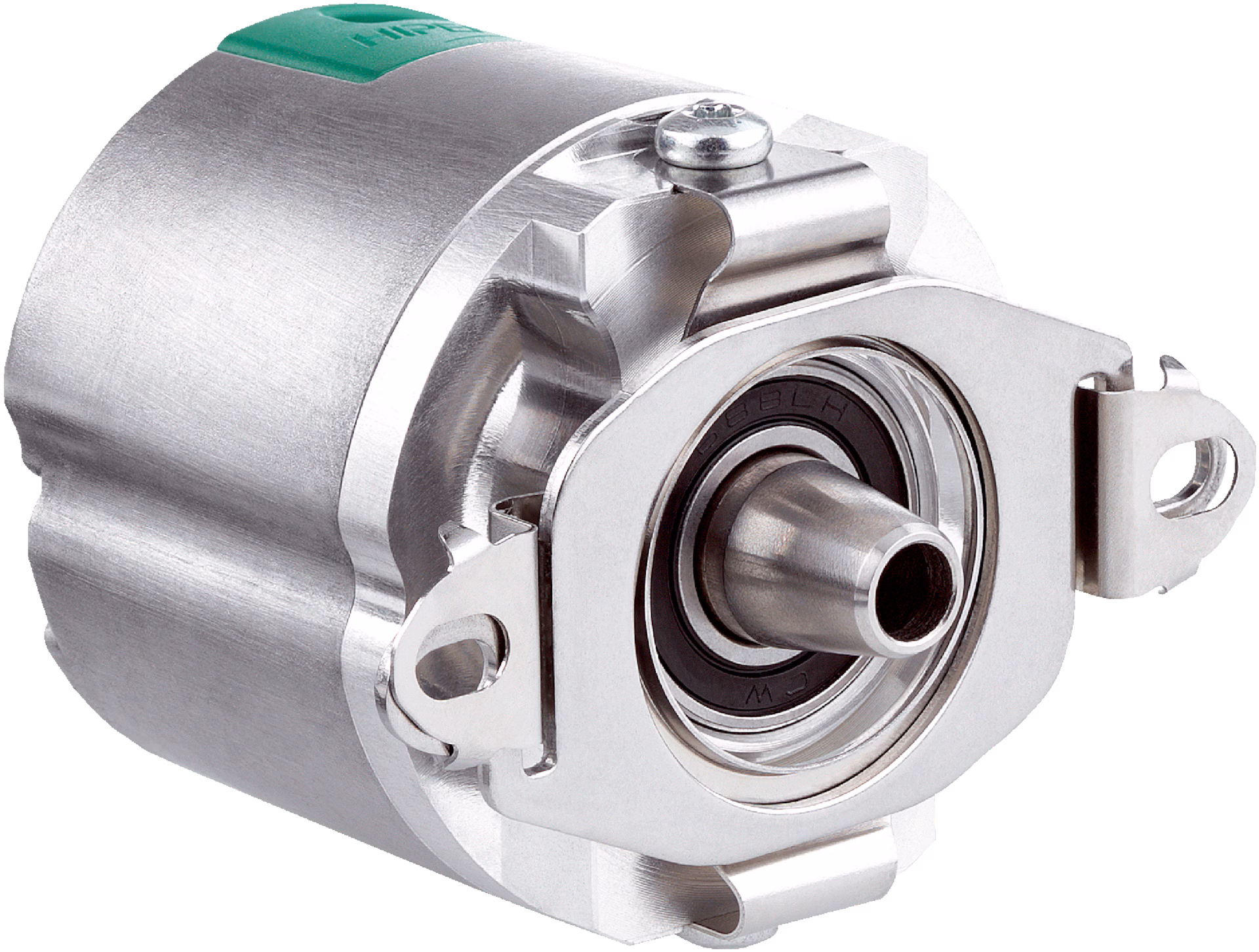

SHUB10-0ZA87010 — вариант продукции серии EDS/EDM35 из группы «Системы обратной связи двигателя».
- Предметы поставки: Cable (part number: 2115196) included with delivery
- MTTFD (среднее время до опасного отказа): 140 years (EN ISO 13849) 1)
- Принцип измерения: Acceleration sensor
- Диапазон измерения: ± 50 g
- Пропускная способность: 10 kHz
Характеристики
Похожие товары
EDM35-0KF0A024A
EDM35-0KF0A024A — вариант продукции серии EDS/EDM35 из группы «Системы обратной связи двигателя».
- Предметы поставки: M3 mounting screws for stator coupling not included with delivery.
- MTTFD (среднее время до опасного отказа): 145 years (EN ISO 13849) 1)
- Разрешение на оборот: 24 bit
- Точность системы: ± 25 ″ 1)
- Шум сигнала (σ): ± 1 ″ 2)
EDM35-0KF0A0S02
EDM35-0KF0A0S02 — вариант продукции серии EDS/EDM35 из группы «Системы обратной связи двигателя».
- Специальное устройство: Yes
- Специальность: Customer specific hollow shaft, without stator coupling 1), Max. force on the ball bearings radial: 40 N, Max. force on the ball bearings axial: 20 N, Minimum order quantity 40 pcs.
- Стандартное эталонное устройство: EDM35-0KF0A020A, 1090709
- Предметы поставки: M3 mounting screws for stator coupling not included with delivery.
- MTTFD (среднее время до опасного отказа): 145 years (EN ISO 13849) 1)
EDM35-0KF0A0S06
EDM35-0KF0A0S06 — вариант продукции серии EDS/EDM35 из группы «Системы обратной связи двигателя».
- Специальное устройство: Yes
- Специальность: Customized stator coupling, mounting compatible to EFS/EFM50
- Стандартное эталонное устройство: EDM35-0KF0A024A, 1090733
- Предметы поставки: M3 mounting screws for stator coupling not included with delivery.
- MTTFD (среднее время до опасного отказа): 145 years (EN ISO 13849) 1)
EDM35-0VF0A024A
EDM35-0VF0A024A — вариант продукции серии EDS/EDM35 из группы «Системы обратной связи двигателя».
- Предметы поставки: M3 mounting screws for stator coupling not included with delivery.
- MTTFD (среднее время до опасного отказа): 150 years (EN ISO 13849) 1)
- Разрешение на оборот: 24 bit
- Точность системы: ± 25 ″ 1)
- Шум сигнала (σ): ± 1 ″ 2)
EDM35-0ZF0A024A
EDM35-0ZF0A024A — вариант продукции серии EDS/EDM35 из группы «Системы обратной связи двигателя».
- Предметы поставки: M3 mounting screws for stator coupling not included with delivery.
- MTTFD (среднее время до опасного отказа): 145 years (EN ISO 13849) 1)
- Разрешение на оборот: 24 bit
- Точность системы: ± 25 ″ 1)
- Шум сигнала (σ): ± 1 ″ 2)
EDS35-0KF0A0S06
EDS35-0KF0A0S06 — вариант продукции серии EDS/EDM35 из группы «Системы обратной связи двигателя».
- Специальное устройство: Yes
- Специальность: Customized stator coupling, mounting compatible to EFS/EFM50
- Стандартное эталонное устройство: EDS35-0KF0A024A, 1090732
- Предметы поставки: M3 mounting screws for stator coupling not included with delivery.
- MTTFD (среднее время до опасного отказа): 145 years (EN ISO 13849) 1)
EDS35-2KF0A020A-40
EDS35-2KF0A020A-40 — вариант продукции серии EDS/EDM35 из группы «Системы обратной связи двигателя».
- Предметы поставки: Mounting screws M3 for stator coupling not included with delivery. Safe motor feedback system EDS35-2KF0A020A (1090710). Packaging unit 40 pcs. Operating instructions (part number: 8022479), 1 pc. per packaging unit. General safety notes (part number: 8014060), 1 pc. per packaging unit.
- Уровень полноты безопасности: SIL 2 (IEC 61508), SILCL3 (IEC 62061) 1)
- Категория: 3 (EN ISO 13849-1:2015)
- Систематическая пригодность: SC 3 (IEC61508)
- Скорость тестирования: 24 h
PGT-13-S
PGT-13-S — вариант продукции серии PGT-13-S из группы «Устройства программирования».
- Описание: Programming tool for motor feedback systems with the HIPERFACE DSL® communication interface
- Подходит для: EDS/EDM35, EES/EEM37, EKS/EKM36, EFS/EFM50, ETL70, sHub®
- Входит в поставку: 1x programming tool PGT-13-S, 1x power supply unit 100-240¬V AC¬/¬5 V DC, primary adapter (Europe), Ethernet cable 3¬m, connecting cable for motor feedback system
- Размеры (Ш х В х Д): 97.2 mm x 32.8 mm x 139.4 mm
- Декларация соответствия ЕС: Yes
